使用 LuCI 编写用于 OpenWRT 的远程开机服务

前言

最近更换了宽带, 拿到了公网IPv6, 刚好又换了一台小米AX3000T 路由器, 搭载了 ARM 架构的 MT7981B 处理器, 使得安装 OpenWRT 成为了可能. 之前编写的远程开机程序是轮询模式的, 在拥有公网的现在, 本着折腾的心态, 就干脆改造成服务端监听模式, 顺便为其增加 UI 方便配置. 查阅资料后了解到可以使用 LuCI, 不过网上教程基本上是 UI 和服务分离, 这需要分别编译两个软件包 (opkg), 而我其实希望只有一个软件包, 因此有了这篇文章

需求

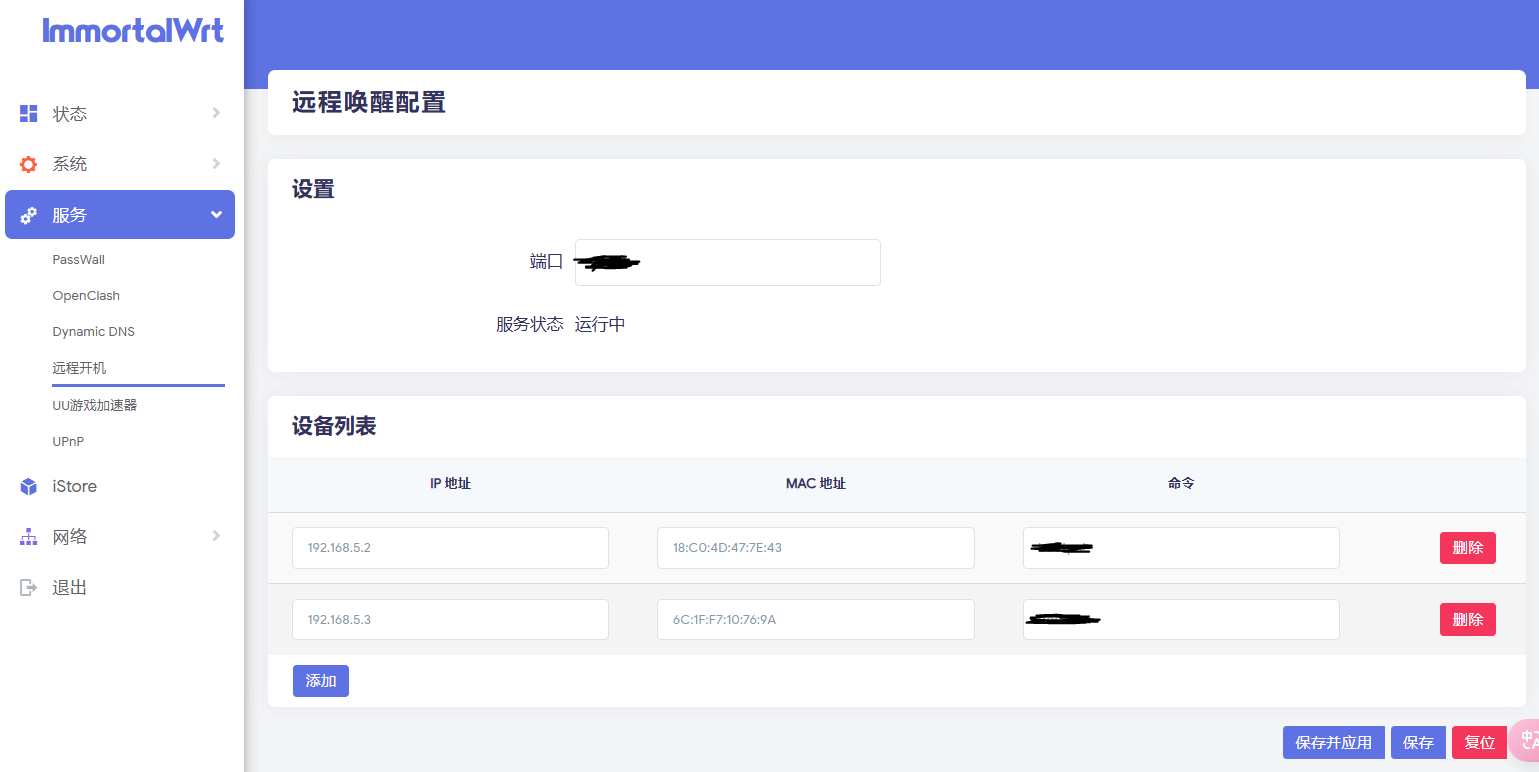

编写带有 LuCI 的 OpenWRT 软件包 ( Package ), 包含 UI 和服务两部分, 作为服务运行并监听请求, 最终实现效果如下:

前置条件

公网 IPv6
域名 (可选)
OpenWRT 或基于 OpenWRT 的分支系统, 本人安装的是 ImmortalWRT, 后文将只写 ImmortalWRT

开发准备

首先需要安装环境, 基于 OpenWRT 的软件包开发通常可以选择使用 SDK 或者完整的源码, 我这边由于是 ImmortalWRT 分支系统, 所以直接下载它的源码

按照源码仓库 Requirements 章节准备系统和开发工具, 我这里使用的WSL 20.04
使用 git clone 源码, 我这里存放到目录 /home/acgnu/code/immortalwrt-mt798x
参考源码仓库 Quickstart 章节执行以下步骤
- 更新 feeds
- 安装 feeds
- 复制配置文件
注意这里不需要编译整个固件, 因此 make 是不需要执行的
在源码目录中执行 PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin make toolchain/compile -j$(nproc) 编译工具链. 首次编译会生成 menuconfig, 此时不需要修改任何东西直接保存

使用WSL的任何 make 命令都需要加上PATH, 详见 Build system setup WSL

编写程序

创建工程

在源码目录 immortalwrt-mt798x/package/feeds/luci 下新建工程目录 luci-app-remotewol 以及子目录, 此时完整的工程路径为 /home/acgnu/code/immortalwrt-mt798x/luci-app-remotewol

将工程文件存放在此目录是为了减少编译步骤, 由于固件源码中本身就包含 Luci 模块, 所以不需要其他额外操作. 如果按照 OpenWRT 官方文档, 则还需要额外创建模块和链接操作

完整的工程目录如下, 关于每个目录的作用可以参考: LuCI Modules

luci-app-remotewol
    |--  luasrc
        |--  controller
            |--  remotewol.lua              #定义 LuCI 页面接口
        |--  model
            |--  cbi
                |--  remotewol.lua          #定义配置页面结构, 基于此结构生成页面组件
    |--  root
        |--  etc
            |--  config
                |--  remotewol                #定义服务需要用到的配置文件
            |--  init.d
                |--  remotewol                #定义 ImmortalWRT 后台服务规则
            |--  uci-defaults
                |--  luci-app-remotewol    #定义软件包安装时执行的脚本
        |--  usr
            |--  share
                |--  rpcd
                    |--  acl.d
                        |--  luci-app-remotewol.json    #定义 UCI 访问权限
    |--  src
          Makefile                                #定义此 src 目录中的源码编译
          remotewol.c                          #实际wol服务源码
    Makefile                                      #定义此软件包清单

编写 LuCI 前端

LuCI 前端的编写在网上有较多的教程和Github源码示例, 此处不再详细说明, 本项目源码已上传至Github仓库, 简单介绍一下关键文件

luasrc/controller/remotewol.lua 定义配置入口. 相关参考: LuCI插件入门, 开发OpenWrt路由器上LuCI的模块

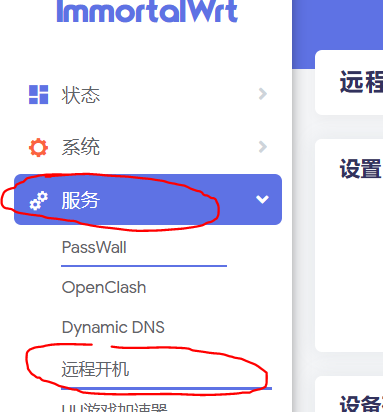

#此处将此软件包注册在「服务」菜单, 模块为 remotewol, 名称为「远程开机」, 顺序 92
entry({"admin","services","remotewol"},cbi("remotewol"), _("远程开机"), 92)

效果图如下:

luasrc/model/cbi/remotewol.lua 定义配置项, LuCI 可根据配置项生成页面. 控件编写可参考: Openwrt LuCI之CBI控件
root/etc/config/remotewol 定义实际配置文件, 软件包安装时会按照 root 下的目录结构原样复制此文件到 OpenWRT 系统中, 本例会复制到 /etc/config/remotewol

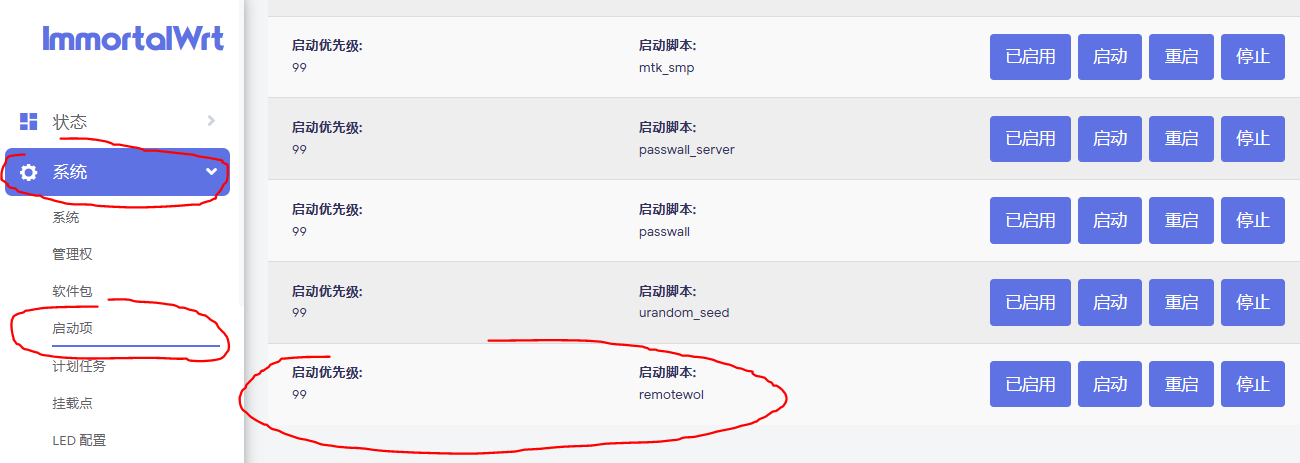

root/init.d/remotewol 通过继承 OpenWRT 系统脚本 /etc/rc.common 从而实现定义服务和执行逻辑, 而后可以在「系统」-「启动项」中呈现, 在脚本中实现 start_service, stop_service, reload_service 等函数即可从页面按钮中调用
启动项
root/uci-defaults/luci-app-remotewol 软件包安装时自动执行的脚本, 这里主要需要给 root/init.d/remotewol 中的脚本文件赋予可执行权限和替换旧配置, 默认不可执行, 会导致服务脚本执行出错

编写 LuCI 服务端

因为这是基于 LuCI 的前端和服务端合并的软件包, 因此服务端源码有以下要求

C 源码需要放在 src 目录中
src 目录中需要包含 Makefile 以指示如何编译

C 源码编写没有特殊要求, 功能实现并非本文重点, src/remotewol.c 内容大致为先读取 /etc/config/remotewol 中的配置, 然后启动一个 IPv6 的 UDP 监听. 当收到来自客户端的启动命令时, 执行唤醒局域网内的设备.

而 src/Makefile 中的代码如下:

%.o: %.c
	$(CC) $(CPPFLAGS) $(CFLAGS) $(FPIC) -Wall -c -o $@ $<

clean:
	rm -f remotewol *.o

remotewol: remotewol.o
	$(CC) $(LDFLAGS) -o $@ $^ -ldl

compile: remotewol

install: compile
	mkdir -p $(DESTDIR)/usr/bin
	cp remotewol $(DESTDIR)/usr/bin/remotewol

基本上是模板代码, 主要提供编译, 清理, 安装. 一般只需要修改其中的程序名称和路径部分即可, 执行打包的时候会被调用.

编译和打包

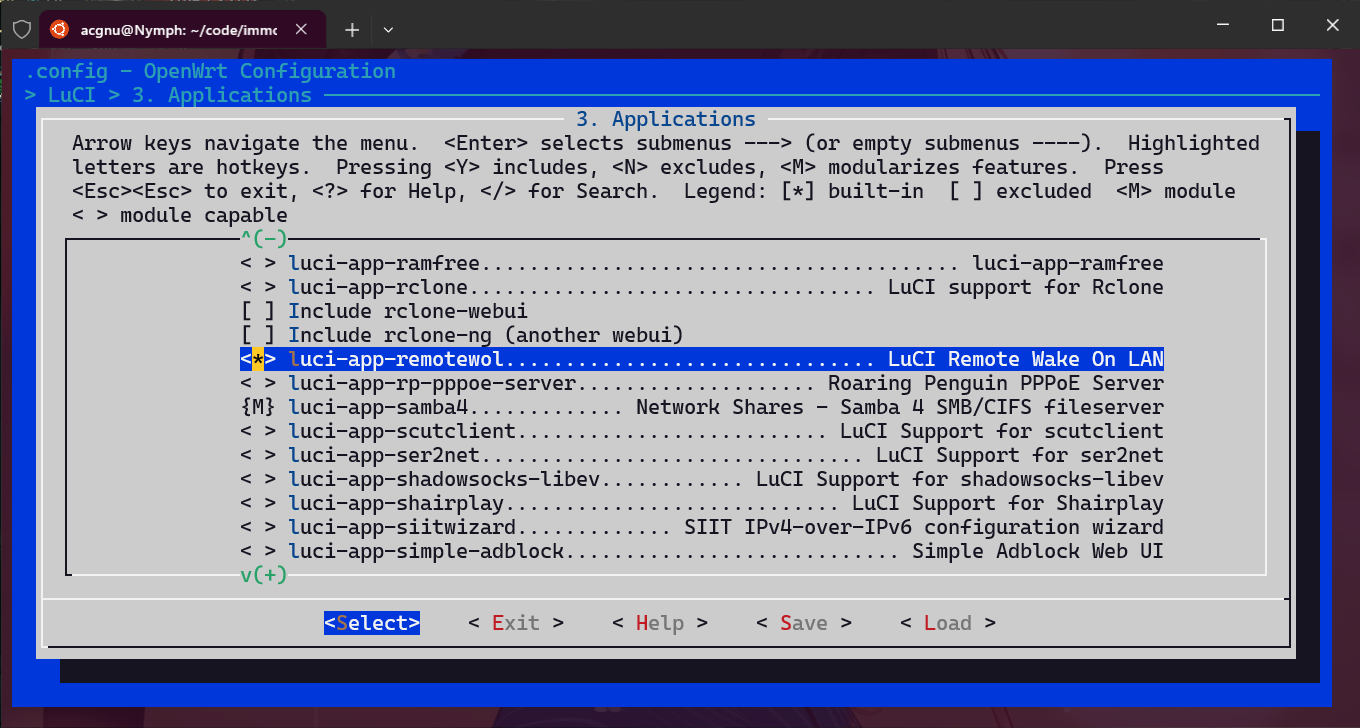

在源码根目录, 首先执行 PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin make menuconfig 进入构建配置菜单, 检查并确保「LuCI」-「Application」中的 luci-app-remotewol 被选上, 如下图

保存后, 执行以下命令进行构建

PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin make package/feeds/luci/luci-app-remotewol/compile -j$(nproc)

编译完成后, 将会在 immortalwrt-mt798x/bin/packages/aarch64_cortex-a53/luci 目录下生成 .ipk 文件, 即 ImmortalWRT 的软件包文件

编译时也可以执行 PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin make package/feeds/luci/luci-app-remotewol/{clean,compile} -j$(nproc) , 这样可以在编译之前先清理

安装和卸载软件包

安装就很简单了, 通过 scp 命令把 xxx.ipk 发送到路由器的任意目录, 然后执行 opkg install xxx.ipk 即可安装, 安装完成后就可以在「服务」菜单中看到了. 如果要卸载的话可以执行 opkg remove xxx 就可以连带配置文件和脚本一并删除了. 详细介绍请戳 Package management with OPKG
